Astm A420 Wpl6 festingar

ASTM A420 er staðallýsing fyrir píputengi úr kolefnisstáli og stálblendi sem notað er við lághitaþjónustu. WPL6 er mest notaða efnið undir A420.

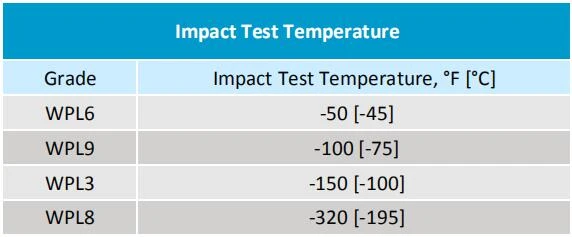

Fyrir utan gráðu WPL6, inniheldur staðallinn einnig WPL9, WPL3, WPL8, höggprófshitastig samsvarandi við -45 gráður, -75 gráður, -100 gráður, -195 gráður.

ASTM A420 nær yfir olnboga, teig, lækka, hettu, tengingu o.s.frv., sem framleidd eru í samræmi við ASME B16.9, ASME B16.11, MSS SP-79 og MSS SP-95, gerðir í óaðfinnanlegum og soðnum burðarvirki rörtengi. Þessar festingar eru almennt notaðar í þrýstileiðslum og þrýstihylki/geymum við lægra hitastig.

ASTM A420 WPL6 píputengi samhæft við ASTM A333 Grade 6 pípu og ASTM A350 LF2 Class 1 flans.

ASTM staðlar

• A370: Prófunaraðferðir fyrir vélræna eiginleika stáls;
• A960/A960M: Forskriftir um algengar kröfur fyrir stálpíputengi;
• A1058: Prófunaraðferðir fyrir vélrænar prófanir á stálvörum-mælingum;

ASME staðlar

• ASME B16.9: Verksmiðjuframleiddar stubbsuðufestingar úr unnu stáli;
• ASME B16.11: Svikin stálfestingar, falssuðu og snittari;
• Hluti VIII. 1. deild þrýstihylkja
• Kafli IX

MSS staðlar

• MSS SP-25: Merkjakerfi fyrir loka, festingar, flansa og tengingar;
• MSS SP-79: Innstungur fyrir innstungu fyrir suðu;
• MSS SP-83: Stálpípusambönd, falssuðu og snittari;
• MSS SP-95: Geirvörtur og nautapappar;
• MSS SP-97: Innbyggt styrkt svikin úttakstengi fyrir greinar - falssuðu, snittaðir og rassoðnir endar;

ASNT staðlar

• SNT-TC-1A: Ráðlagður aðferð til að prófa persónulega hæfni og vottun án eyðileggingar.

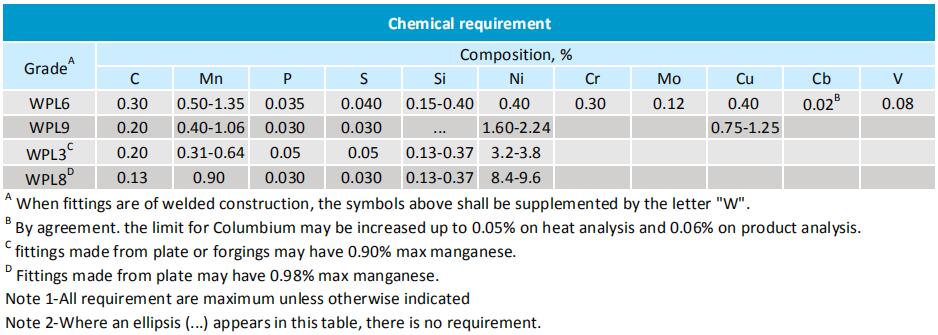

1) Stál skal uppfylla kröfur um efnasamsetningu hvers efnis sem tilgreint er í töflu 1.
2) Efnasamsetning suðumálmsins þarf ekki að uppfylla sömu takmarkanir og grunnmálmurinn. Hins vegar skal samsetning suðuútfellingarmálmsins uppfylla lágmarks vélrænni og höggeiginleika sem tilgreindir eru í þessum staðli.
Togeiginleikar rörfestingaefna skulu vera í samræmi við þá togeiginleika sem krafist er fyrir efnisflokkana sem taldar eru upp í töflu 3.

Tafla 1

Tafla 3

Smíða- eða mótunaraðgerðir geta farið fram með hamarsmíði, pressusmíði, götun, útpressun, toppsmíði, valsingu, beygju, suðu eða vinnslu, eða tveimur eða fleiri aðferðum á sama tíma. Mótunarferlið ætti að tryggja að engir skaðlegir gallar séu á innréttingum.

Innréttingar samkvæmt ASTM A420 skulu útbúnar í eðlilegu, eðlilegu og milduðu ástandi, glæðum eða slökkt og mildað ástand. Allri suðu skal lokið fyrir austenitizing hitameðhöndlun.

Slageiginleikar grunnmálms og suðumálms skulu vera í samræmi við töflur 4 og 5.

Tafla 4

Tafla 5

1) Ekki er krafist vatnsstöðuprófunar samkvæmt ASTM A420.
2) Allar festingar skulu, án bilunar, leka eða skerðingar á nothæfi þeirra, þola vatnsstöðuprófunarþrýsting sem er jafn og mælt er fyrir um fyrir tilgreinda samsvarandi pípu úr jafngildu efni.

Allar samsuðusoðnar stoðsamskeyti skulu sæta geislaskoðun í fullri lengd í samræmi við ASME ketils- og þrýstihylkiskóða. Almennt séð skal gera röntgenmyndatöku eða ómskoðun eftir að allar mótunaraðgerðir hafa verið gerðar. En ef festingar úr pípunum sem hafa verið gerðar slíkar prófanir þegar, þá þarf ekki að gera aftur.

Ef ekki er samið um annað skal allar skoðanir fara fram á staðnum framleiðanda. Aðrar prófanir, ef samkomulag krefst, skulu gerðar úr efnum hlutanna í pöntuninni.

Auk þess að vera í samræmi við A960/A960M, skal einnig samþykkja neðangreindar kröfur.
a. Forðastu skarpar ósamfellur í stimplun, skal gert með stanslausum stanslausum eða töfruðum punktastimplum.
b. Samþykkt af kaupanda og seljanda skulu merkingar málaðar eða stensilaðar á innréttingar eða stimplað á málm- eða plastmiða sem festur skal á festinguna.
c. Festingar sem innihalda suðu sem hafa verið ómskoðunar í stað röntgenmyndatöku skulu merktar „U“ á eftir hitakennslu.
d. Þrýstiflokkur skal merktur snittari eða suðufestingum. Ekki þarf að merkja innstungur og töppur sem eru útbúnar samkvæmt ASME B16.11 kröfum.
e. Hitastig höggprófunar skal einnig sýna ef það er öðruvísi með ASTM A420, til dæmis: WPL-6-60 eða WPL3-176.
